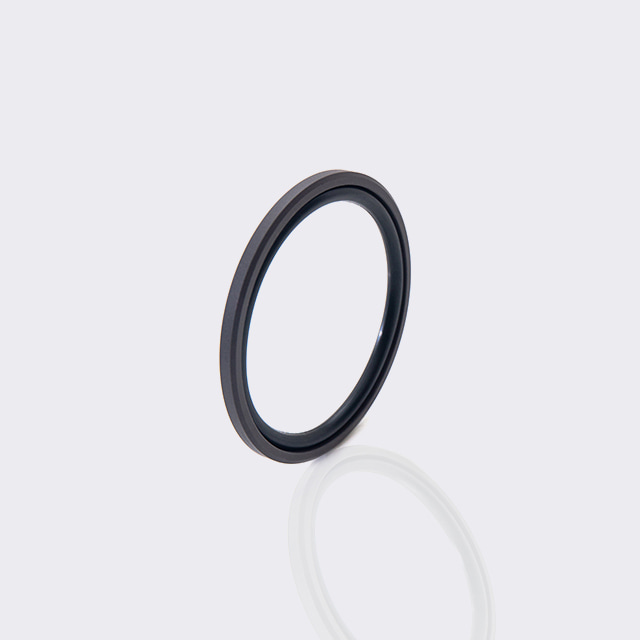

حلقة الخطوة للثقوب (GSD)

تتكون حلقة الخطوة GSD من حلقة PTFE مقاومة للتآكل وحلقة على شكل O. تغلق الحلقة O في الجزء السفلي من الأخدود وتوفر تحميلًا مسبقًا لحلقة PTFE، مما يعوض عن تآكلها. يتم استخدامه للختم أحادي الاتجاه في مكابس الأسطوانات الهيدروليكية ويتم إقرانه عادةً بحلقة توجيه. بالنسبة للثقب الذي يقل قطره عن 40 مم، يوصى بتصميم أخدود منقسم.

التوفر:

الكمية:



استفسر أضف إلى السلة

سابق:

وصف المنتج

المواصفات الفنية

سيناريو التطبيق

طلب المعلومات

ميزة حلقة الختم المطاطية

● تصميم الخطوة

يتكيف مع أحجام الفتحات المختلفة من أجل إغلاق أفضل.

● مقاومة الضغط العالي

يعمل بشكل جيد في الضغط العالي والظروف الصعبة.

● التنظيم الذاتي

يضبط ضغط الختم تلقائيًا للحصول على أداء مستقر.

● مقاومة التآكل

مصنوعة من مواد متينة، تدوم لفترة أطول في البيئات عالية الاحتكاك.

تكوين المواد

في ظل الظروف العادية، يتم استخدام مزيج من متعدد رباعي فلورو إيثيلين (PTFE) ومطاط النتريل (NBR). في حالات خاصة، يمكن اختيار مطاط الفلور (FKM).

● ضغط العمل: 0-40 ميجا باسكال

● السرعة الترددية: ≥ 5 م/ث

● درجة حرارة التشغيل:

مطاط النتريل (NBR): -30 إلى +120 درجة مئوية

مطاط الفلور (FKM): -20 إلى +200 درجة مئوية

● وسائط العمل: الزيت الهيدروليكي، الغاز، الماء (ينبغي استخدام المطاط الفلوري في الزيت الهيدروليكي المعتمد على إستر الفوسفات).

معايير التصميم

يتوافق Thi s ختم الخطوة المطاطي s مع معيار ISO 7425/1.

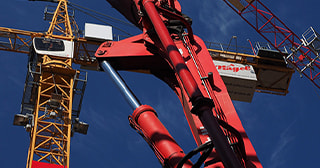

الأنظمة الهيدروليكية

يستخدم في الأسطوانات الهيدروليكية والمضخات ووصلات خطوط الأنابيب من أجل الختم الفعال.

AP-1

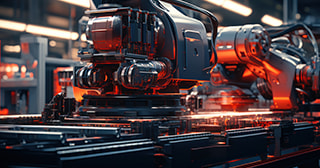

المعدات الميكانيكية

يتم تطبيقه في علب التروس والمضخات والتوربينات والأنظمة الأخرى التي تحتاج إلى ختم قوي.

أب-3

يتم تحديد حلقة الخطوة للثقوب (GSD) باستخدام رقم الطلب.

مثال: GSD-0080-PTFE+NBR

● رقم جزء الطلب: GSD

● قطر الثقب *10:0080

● المواد: PTFE+NBR

(يمكن تخصيص المواصفات الخاصة وفقًا لمتطلبات العملاء.)

عرض الهيكل

حلقة ختم مطاطية مخصصة

وصف المنتج

المواصفات الفنية

سيناريو التطبيق

طلب المعلومات

مزايانا

لماذا تختار مينجيو

تأسست شركة Mingyu Sealing Technology (Taicang) المحدودة في عام 1995، وهي العضو التنفيذي في الجمعية الصناعية الصينية للختم الهوائي الهيدروليكي، وهي مؤسسة التكنولوجيا الخاصة المعروفة في Jiangsu. الشركة متخصصة في إنتاج وتطوير وتسويق الختم الهيدروليكي المطاطي أو البلاستيكي.
